CHF 603.00 exkl. MwSt.

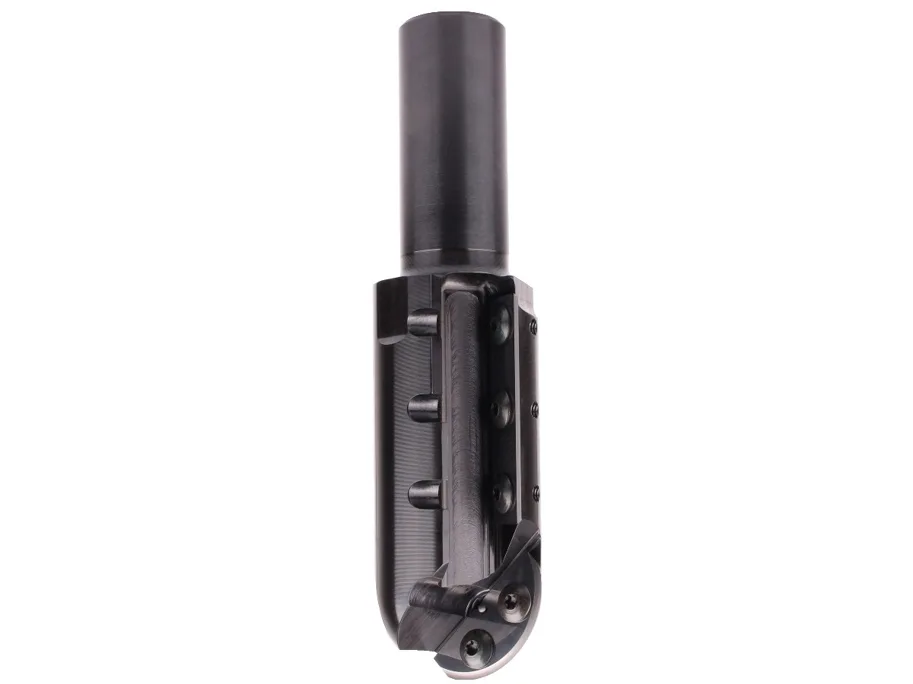

WPL Hohlkehl / Fügeschaftfräser, D=20mm, NL=43mm, S=20mm, Z1+1, Schrumpfspannfutter HSK-F 63
CHF 603.00 exkl. MwSt.| Art.-Nr. | C835.100083R.M1 |
| Hersteller | Aigner |
| Mindestbestellmenge | 1 Stk. |
| Bestellschritte | 1 Stk. |
| Maschinenschnittstelle (MS) | M1 - Schrumpfspannfutter HSK-F 63 |
| Schneidenwerkstoff | WPL (Wendeplatten) |
| Ausführung | Z1+1 |
| Drehrichtung (DR) | R - Rechtslauf |
| Werkzeugtyp | MEC Werkzeug Schaftwerkzeug Profilmesser Werkzeug |
| Durchmesser (D) [mm] | 20 |
| Nutzlänge (NL) [mm] | 43 |
| Arbeitslänge (AL) [mm] | 83 |
| Gesamtlänge (GL) [mm] | 130 |
| Radius (R) [mm] | 10 |
WPL Hohlkehl / Fügeschaftfräser, D=20mm, NL=43mm, S=20mm, Z1+1, Schrumpfspannfutter HSK-F 63
CHF 603.00 exkl. MwSt.WPL Hohlkehl / Fügeschaftfräser, D=20mm, NL=43mm, S=20mm, Z1+1, Schrumpfspannfutter HSK-F 63
Ausführung:
- Körper aus Vergütungsstahl
- Schaftpassung h6
- HW-Profilmesser, HW-Wendemesser
- Profilmesser mit Spanleitstufe (fertigungstechnisch ab R20 zweckmäßig, bzw. realisierbar)
Anwendung:
- Fräsen von Formen, Konturen und Hohlräumen/Vertiefungen mit rundem Grund
- Tiefe Kehlungen und Durchbrüche mittels zirkularer Frässtrategie
- Interpolierendes Fräsen durch Möglichkeit hoher Werkzeuganstellwinkel
Werkstückstoff:
- Massivholz und Plattenwerkstoff
Maschine:
- CNC-Bearbeitungszentren
Lieferumfang:
- Grundkörper inkl. Profilmesser
- Inklusive Griffschlüssel T15
- Prinzipiell mit Längeneinstellschraube; Bei Verwendung in Schrumpfspannfutter HSK-F 63 (C915) ohne Längeneinstellschraube
- Wahlweise auch montiert (und gewuchtet) (MS): Montiert in Schrumpfspannfutter HSK-F 63 (C915): C835-....-M1 Montiert in Spannzangenfutter HSK-F 63 (C910): C835-....-M2
Besonderheit:
- Profilmesser mit Spanleitstufe (ab R20)
- Großer Fügebereich mit Standard-Wendeplatte
Zubehör
|
|
Bezeichnung | Preis exkl. MwSt. | Länge (L) [mm] | Radius (R) [mm] | Breite (W ) [mm] | Dicke (T) [mm] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
PM.47219.5/U35 HW Profilmesser R10 zu WPL Hohlkehl/Fügeschaftfräser (C835),19x15x2mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHF 39.30 pro Stk. | 19 | 10 | 15 | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
WMF30x12/U HW Wendeplatte 30x12x1.5mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHF 5.80 pro Stk. | 30 | 12 | 1.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
KW.44237.5 Linsenkopfschraube M4x6 (Kopf D9mm) - Torx T15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHF 2.80 pro Stk. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
