CHF 460.00 exkl. MwSt.

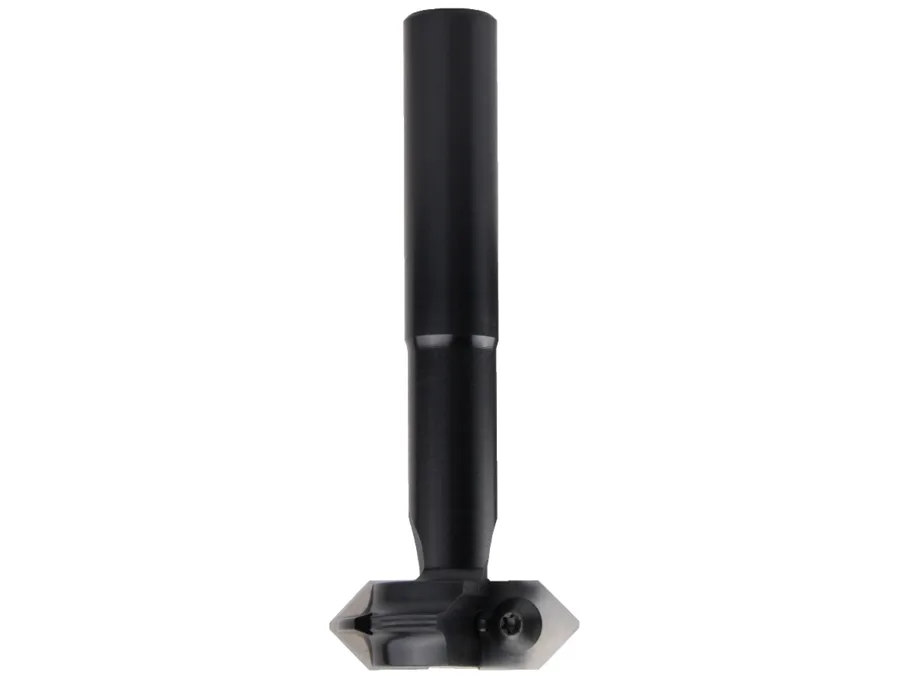

WPL Abrund- / Fase Schaftfräser, D=42mm, SB=15mm, GL=110mm, S=16mm, Schrumpfspannfutter HSK-F 63
CHF 460.00 exkl. MwSt.| Art.-Nr. | C258.16.M1 |
| Hersteller | Aigner |
| Mindestbestellmenge | 1 Stk. |
| Bestellschritte | 1 Stk. |
| Schaft (S) [mm] | 16 |
| Maschinenschnittstelle (MS) | M1 - Schrumpfspannfutter HSK-F 63 |
| Schneidenwerkstoff | WPL (Wendeplatten) |
| Profil P (montiert) | 45° |
| Drehrichtung (DR) | R - Rechtslauf |
| Werkzeugtyp | MEC Werkzeug Schaftwerkzeug Profilmesser Werkzeug |
| Durchmesser (D) [mm] | 42 |
| Nulldruchmesser (ND) [mm] | 30 |
| Schnittbreite, Breite (B) [mm] | 15 |
| Gesamtlänge (GL) [mm] | 110 |
| Zähnezahl (Z) | 2 |
| Holzdicke (HD) [mm] | 50 |
WPL Abrund- / Fase Schaftfräser, D=42mm, SB=15mm, GL=110mm, S=16mm, Schrumpfspannfutter HSK-F 63
CHF 460.00 exkl. MwSt.WPL Abrund- / Fase Schaftfräser, D=42mm, SB=15mm, GL=110mm, S=16mm, Schrumpfspannfutter HSK-F 63
Ausführung:
- Grundkörper aus Vergütungsstahl
- HW-Profilmesser mit diversen Wechselmessern
- Schaftpassung h6
Anwendung:
- Fräsen von Rundungen und Fasen an Werkstücken oben oder unten R2-R5-F45 (mit C258-16, C258-20) R6-R12-F45 (mit C258-61220)
Werkstückstoff:
- Massivholz und Plattenwerkstoff
Maschine:
- CNC-Bearbeitungszentren
Lieferumfang:
- Grundkörper inkl. Profilmesser C258-16/PM.33054.5/U35 Fase vormontiert C258-20/PM.33054.5/U35 Fase vormontiert C258-61220/PM.52034.5/U35 Fase vormontiert Soll ein anderes Messer montiert werden, ist dies bei der Bestellung anzugeben Die möglichen Profilmesser sind unten/auf der Folgeseite ersichtlich
- Griffschlüssel Torx T15
- Prinzipiell mit Längeneinstellschraube; Bei Verwendung in Schrumpfspannfutter HSK-F 63 (C915) ohne Längeneinstellschraube
- Wahlweise auch montiert (und gewuchtet) (MS): Montiert in Schrumpfspannfutter HSK-F 63 (C915): C258-....-M1 Montiert in Spannzangenfutter HSK-F 63 (C910): C258-....-M2
Besonderheit:
- Verschiedene Radien und Fasemesser einbaubar
Zubehör
|
|
Bezeichnung | Preis exkl. MwSt. | Werkzeugtyp | Radius (R) [mm] | Winkel (α) [°] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
PM.33055.5/U35 HW Profilmesser R2 zu WPL Abrund- / Fase Schaftfräser Z2 (C258-16/20) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHF 34.00 pro Stk. | HW Profilmesser | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
PM.33056.5/U35 HW Profilmesser R3 zu WPL Abrund- / Fase Schaftfräser Z2 (C258-16/20) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHF 34.00 pro Stk. | HW Profilmesser | 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
PM.33057.5/U35 HW Profilmesser R4 zu WPL Abrund- / Fase Schaftfräser Z2 (C258-16/20) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHF 34.00 pro Stk. | HW Profilmesser | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
PM.33058.5/U35 HW Profilmesser R5 zu WPL Abrund- / Fase Schaftfräser Z2 (C258-16/20) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHF 34.00 pro Stk. | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
PM.33054.5/U35 HW Profilmesser Fase 45° zu WPL Abrund- / Fase Schaftfräser Z2 (C258-16/20) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHF 34.00 pro Stk. | HW Profilmesser | 45 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
