CHF 806.00 exkl. MwSt.
Verfügbar: 5-10 Werktage
Stk.

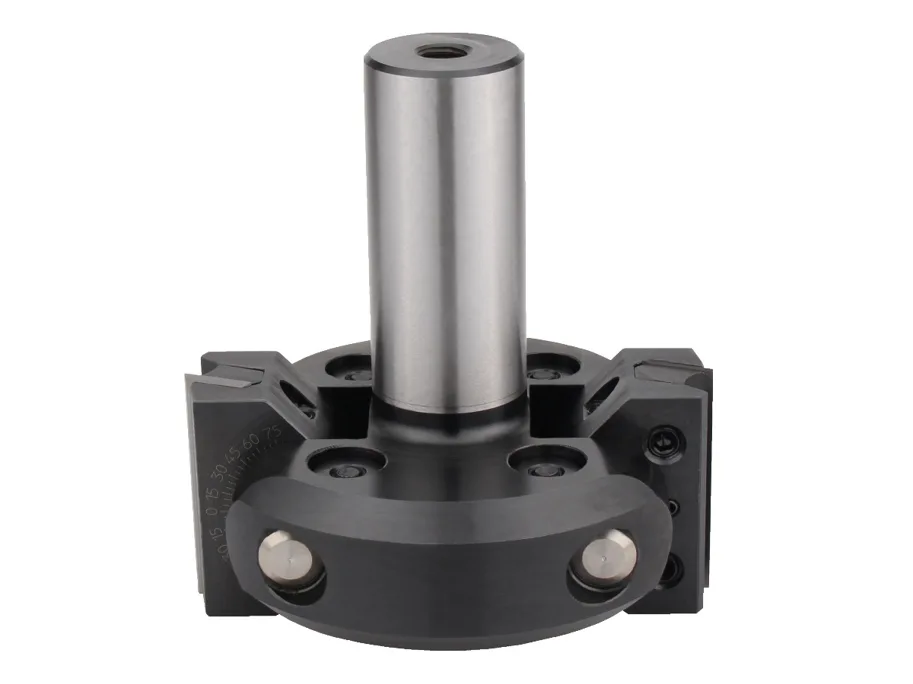

WPL Schwenkmesserkopf für CNC, D=85mm, NL=39.5mm, GL=92.5mm, S=25mm, Z2, R
CHF 806.00 exkl. MwSt.
Art.-Nr. C209-0854025
Hersteller Aigner
Mindestbestellmenge 1 Stk.
Bestellschritte 1 Stk.
Schneidenwerkstoff WPL (Wendeplatten)
Werkzeugtyp MEC Werkzeug Schaftwerkzeug Wendemesser Werkzeug
Nutzlänge (NL) [mm] 39.5
Gesamtlänge (GL) [mm] 92.5

WPL Schwenkmesserkopf für CNC, D=85mm, NL=39.5mm, GL=92.5mm, S=25mm, Z2, R

Ausführung:

  • Grundkörper aus Stahl
  • Zwei HW-Wendemesser in schwenkbaren Messertäger Stufenlos nach Skala bzw. mit Einstellhilfe zur Positionierung durch eine Rasterung um jeweils 7.5° verstellbar Schwenkbereich: Nach oben 0-45°; Nach unten 0-90°


Anwendung:

  • Zum Fasen und Fügen von Werkstücken


Werkstückstoff:

  • Massivholz und Plattenwerkstoff


Maschine:

  • CNC-Bearbeitungszentren


Lieferumfang:

  • Grundkörper inkl. Wendemesser
  • Prinzipiell mit Längeneinstellschraube; Bei Verwendung in Schrumpfspannfutter HSK-F 63 (C915) ohne Längeneinstellschraube Wahlweise auch montiert (und gewuchtet) (MS): Montiert in Schrumpfspannfutter HSK-F 63 (C915): C209-....-M1 Montiert in Spannzangenfutter HSK-F 63 (C910): C029-....-M2
  • Griffschlüssel SW4
  • Inbusschlüssel SW3


Besonderheit:

  • Nach 90° unten schwenkbar

Zubehör

Spalten auswählen
Bezeichnung Preis exkl. MwSt. Länge (L) [mm] Breite (W ) [mm] Dicke (T) [mm]
WMN39.5X12/U HW Wendeplatte 39.5x12x1.5mm
CHF 10.40 pro Stk. 39.5 12 1.5
