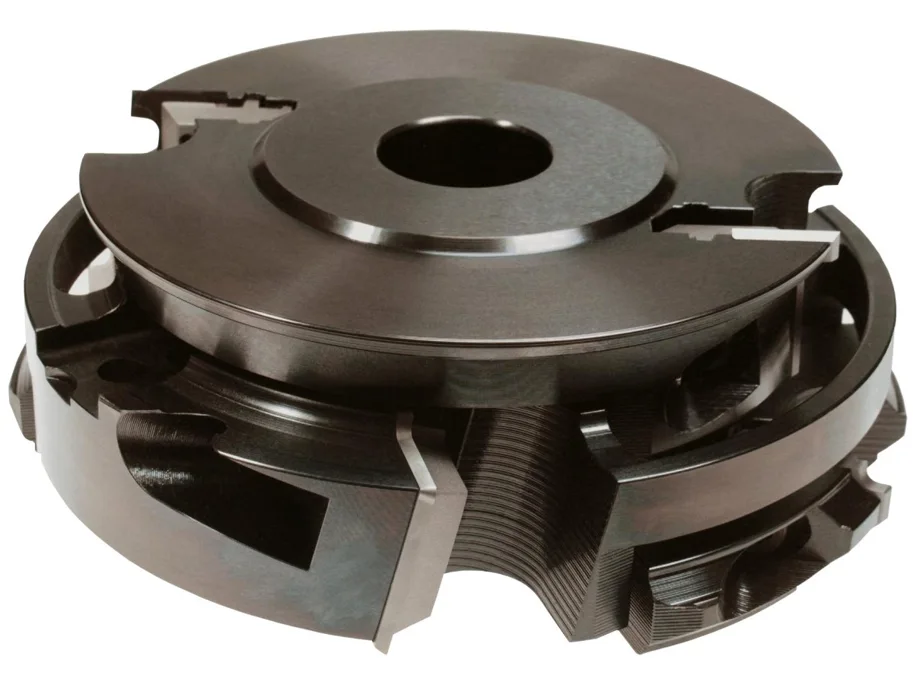

WPL Türfalzfräsersatz, D=164mm, ND=125mm, HD=36-54mm, FT=15mm, BO=30mm, Z2, R2.5, R
CHF 1393.00 exkl. MwSt.| Art.-Nr. | C525-15 |
| Hersteller | Aigner |
| Mindestbestellmenge | 1 Stk. |
| Bestellschritte | 1 Stk. |
| Bohrung (d) [mm] | 30 |
| Fräseranzahl (FA) | 1+2+3 |
| Profilvariante (P) | R2.5 |
| Drehrichtung (DR) | R - Rechtslauf |
| Werkzeugtyp | MAN Werkzeug Bohrungswerkzeug Profilmesser Werkzeug |
| Durchmesser (D) [mm] | 164 |
| Nulldruchmesser (ND) [mm] | 125 |
| Falztiefe (FT) [mm] | 15 |
| Zähnezahl (Z) | 2 |
| Holzdicke (HD) [mm] | 54 |
WPL Türfalzfräsersatz, D=164mm, ND=125mm, HD=36-54mm, FT=15mm, BO=30mm, Z2, R2.5, R
CHF 1393.00 exkl. MwSt.WPL Türfalzfräsersatz, D=164mm, ND=125mm, HD=36-54mm, FT=15mm, BO=30mm, Z2, R2.5, R
Ausführung:
· 3-teiliger Satz verstiftet
· Grundkörper aus Stahl
· Zähnezahl = 2
· HW-Profilmesser
· Ziehender Schnitt
· Bohrung bis max. Ø40 gegen Aufpreis möglich
Anwendung:
· Für Türen-Umfräsungen auf stationären Maschinen in Weich- oder Harthölzern und verschiedenen Verbundwerkstoffen
Werkstückstoff:
· Massivholz und Plattenwerkstoff
Maschine:
· Tischfräse
Lieferumfang:
· 3-teiliger Satz inkl. Profilmesser
Bei Fräser Nr.1 PM.20090.5/U35 R2.5 vormontiert
Bei Fräser Nr.3 PM.20095.5/U35 R2.5 vormontiert
Soll ein anderes Messer montiert werden, ist dies bei der Bestellung anzugeben
Die möglichen Profilmesser sind auf der Folgeseite ersichtlich
· 1 Griffschlüssel Torx T40
· 1 Griffschlüssel Inbus SW5
· 1 Ringsatz 18mm
· (Optional 2 Dichtungsnutmesser für Nr.2)
· (Optional 1 Griffschlüssel Torx T25)
Besonderheit:
· Durch Messerwechsel Falzkante wahlweise gerundet oder gefast
· 5 Überschlagprofile in 1 Grundkörper
Zubehör
|
|
Bezeichnung | Preis exkl. MwSt. | Länge (L) [mm] | Radius (R) [mm] | Breite (W ) [mm] | Dicke (T) [mm] | Falztiefe (FT) [mm] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
PM.20090.5/U35 HW Profilmesser R2.5 (Profil 1) Nr.1 zu WPL Türfalzfräsersatz (C525-..), 30x18.2x2mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHF 49.90 pro Stk. | 30 | 2.5 | 18.2 | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
PM.20085.5/U35 HW Profilmesser R4 (Profil 2- Option) Nr.1, zu WPL Türfalzfräsersatz (C525), 30x19x2mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHF 50.50 pro Stk. | 30 | 4 | 19 | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
PM.20086.5/U35 HW Profilmesser R5 (Profil 3 - Option) Nr.1 zu WPL Türfalzfräsersatz (C525), 30x18.1x2mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHF 50.50 pro Stk. | 30 | 5 | 18.2 | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
PM.20087.5/U35 HW Profilmesser R6 (Profil 4 - Option) Nr.1 zu WPL Türfalzfräsersatz (C525), 30x19.6x2mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHF 50.50 pro Stk. | 30 | 6 | 18.2 | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
PM.20088.5/U35 HW Profilmesser (Fase - Option) Nr.1 zu WPL Türfalzfräsersatz (C525), 30x19.3x2mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHF 50.50 pro Stk. | 30 | 19.3 | 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
PM.20092.5/U35 HW Profilmesser (Falz 15mm) Nr.2 zu WPL Türfalzfräsersatz (C525), 35x23.4x2mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHF 59.20 pro Stk. | 35 | 23.4 | 2 | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
PM.20095.5/U35 HW Profilmesser R2.5 (Profil 6) Nr.3 zu WPL Türfalzfräsersatz (C525-.., C543), 15x17.8x2mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHF 29.30 pro Stk. | 15 | 2.5 | 17.8 | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
PM.20096.5/U35 HW Profilmesser Fase (Profil 7) Nr.3 zu WPL Türfalzfräsersatz (C525), 15x17.8x2mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHF 29.30 pro Stk. | 15 | 17.8 | 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
